Hướng dẫn kết nối SolarEye với Inverter SMA SOLID_Q50

Đăng ngày | Không có bình luận

Việc giám sát và tối ưu hóa hiệu suất hệ thống điện mặt trời rất quan trọng trong thời đại công nghệ hiện nay. Một giải pháp hàng đầu để giám sát và quản lý là sử dụng hệ thống giám sát và quản lý năng lượng mặt trời SolarEye.
Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết từng bước để kết nối SolarEye với Inverter SMA SOLID_Q50, giúp bạn nâng cao hiệu suất và quản lý hệ thống điện mặt trời một cách hiệu quả.

Hình 1: Board giao tiếp trên Inverter

Các bước kết nối:

  • Tháo gỡ các ốc vít cố định của nắp dưới Inverter.
  • Xác định vị trí board giao tiếp theo hình 1.
  • Dẫn cáp mạng xuyên qua các đệm cáp và hoàn tất kết nối theo Phương pháp 1 hoặc Phương pháp 2 được đề cập (Hình 2).
    Phương pháp 1: Sử dụng cặp dây RS485 kết nối pin A của Inverter với chân A1 của SolarEye và pin B của Inverter với chân B1 của SolarEye.
    Phương pháp 2: Sử dụng một dây LAN cắm vào đầu RJ45 của Inverter. Nối tắt dây thứ 1 và dây thứ 3 trên dây LAN đến chân A1 của bộ SolarEye và nối tắt dây thứ 2 và dây thứ 6 đến chân B1 của bộ SolarEye.
  • Hoàn tất quá trình thiết lập

1. Kết nối sử dụng cổng RS485 (phương pháp 1)

Nếu sử dụng kết nối bằng cổng RS485, hãy thiết lâp công tắc chọn giao diện truyền thông là RS485.

Hình 2: Đấu nối RS485 với SolarEye

Trường hợp kết nối nhiều Inverter:

Hình 3: Kết nối 2 Inverter trở lên

Chú ý:

  • Đối với 1 Inverter: thiết lập 2 công tắc ở trạng thái OFF.
  • Đối với nhiều Inverter nối tiếp nhau: Inverter cuối cùng của chuỗi thiết lập 2 công tắc ở trạng thái như hình bên dưới. Tất cả các Inverter còn lại đều thiết lập 2 công tắt ở trạng thái OFF.

2. Kết nối sử dụng cổng RS422 (phương pháp 2)

Nếu sử dụng kết nối bằng cổng RS422, hãy thiết lập công tắc chọn giao diện truyền thông là RS422.

Hình 4: Sơ đồ đấu nối SolarEye với Inverter sử dụng cổng giao tiếp RS422.

Kết nối nhiều Inverter nối tiếp nhau:

Nếu sử dụng nhiều Inverter SMA Solid-Q50, chúng ta kết nối tất cả Inverter ở chế độ chuỗi nối tiếp qua cáp giao tiếp RS485. Đặt điện trở trên Inverter cuối cùng của chuỗi để đảm bảo tín hiệu được bảo đảm.

Hình 5: Sơ đồ kết nối nhiều Inverter nối tiếp nhau.

Chú ý:

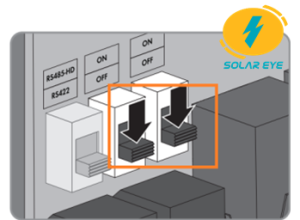

Nếu sử dụng một Inverter thì đặt trạng thái của hai công tắc là OFF (như hình sau đây).

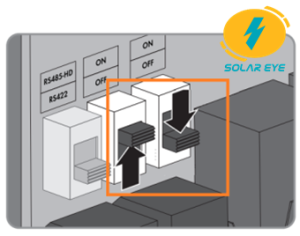

Nếu sử dụng cho chuỗi Inverter nối tiếp nhau thì trên Inverter cuối cùng của chuỗi ta đặt trạng thái hai công tắc là ON (như hình bên dưới). Tất cả những Inverter còn lại ta đặt trạng thái của hai công tắc đều là OFF.

Hi vọng, bài viết này sẽ giúp ích cho các bạn trong vấn đề kết nối thiết bị giám sát SolarEye với Inverter SMA Solid-Q50. Nếu có thắc mắc hoặc có bất cứ vấn đề gì về thiết bị quản lý giám sát SolarEyey vui lòng liên hệ với chúng tôi tại đây.
